SDR : transformez une simple clé USB TNT en scanner radio
Par Sébastien Billard le lundi 31 août 2015 20:40 - Astuces & savoirs-faire
Envie de jouer à la NSA et d'explorer les ondes ? Un récepteur de trafic pour la HF et un scanner pour la VHF et l'UHF sont évidemment les matériels les plus adaptés. Cela dit, grâce à l'ingéniosité de passionné,s il est possible de transformer de façon logicielle une simple clé USB TNT à 20€ en un récepteur VHF/UHF. Même si cette clé ne rivalisera pas avec les matériels spécialisés, elle vous permettra par exemple d'écouter le trafic aérien, les professionnels, les talkie-walkies PMR, les radioamateurs, de suivre les bateaux et avions dans votre région comme sur un radar, de décoder les messages POCSAG... Bref, un bon moyen de découvrir les ondes à peu de frais. De plus, pour certaines applications spécifiques comme le décodage POCSAG ou ADBS, ces clés sont parfois plus performantes que les scanners.
Pour explorer le spectre hertzien vous aurez besoin donc d'une clé TNT équipée d'un tuner RTL2832U comme celle-ci, d'une antenne (fournie avec la clé bien souvent), d'un driver spécifique et d'un logiciel SDR (je vous conseille SDR#), qui pilotera la clé. Une fois paramétré, l'utilisation du logiciel est assez simple (démonstration vidéo).
L'antenne fournie étant peu performante, je suggère d'utiliser en plus une antenne à embase magnétique bi-bande taillée pour les bandes 144 mHz et 430 MHz avec un adaptateur BNC femelle vers MCX mâle ainsi qu'un support à ventouse permettant de placer l'antenne sur une fenêtre, le plus près possible de l'extérieur.
L'installation du driver et du logiciel SDR# sous Windows se fait via le script d'installation disponible ici. Décompressez le fichier zip dans un répertoire puis lancez le fichier install.bat (plus de détails sur cette page). Une fois la partie logicielle installée, il vous faudra étalonner l'échelle des fréquences, afin que les fréquences affichées soient correctes. Pour cela, après avoir lancé l'écoute avec le bouton "play", calez-vous sur une émission dont vous connaissez précisément la fréquence (une station FM par ex), et changez les paramètre "frequency correction (ppm)" dans la boite de configuration de façon à ce que le signal dans la chute d'eau soit centré précisément sur sa fréquence réelle. Exemple chez moi avec la station du Mouv' sur 91 MHz :
Vous êtes maintenant prêt à explorer les ondes ! Le spectre radio étant vaste voici quelques suggestions de bandes et fréquences à explorer en priorité :
- Bande aéronautique VHF
- Bande amateur VHF
- Fréquences aéronautique ACARS
- Fréquences POCSAG
- Bande UHF pour les appareils à faible portée, de 863 à 879 MHz
- Système ADSB sur 1090 MHz
- Fréquences professionnelles en sortie de relais entre 461.500 et 468.400 MHz
Si le sujet vous intéresse n'hésitez pas à rejoindre le très bon forum TSF70, vous y trouverez une mine d'infos et une communauté de passionnés :)
Commentaires
Dans le jargon radio on appel une "CLE USB DVB-T" un "RTLSDR".
Il n'y a AUCUNE TRANSFORMATION de cette cle, mais un DÉTOURNEMENT de son usage d'origine pour en faire un SDR.
Pour ce qui est de jouer à la NSA il te faudra un peu plus de matériel et d'argent. Tu nages complétement dans le délire.
Pour ton information il y a plusieurs modèles de tuner compatible pour utiliser ce RTLSDR :
- FC00012
- FC00013
- E4000
- R820T
- R820T2
Cette clé rivalise parfaitement avec les scanners habituels puisqu'elle couvre en gros 22 a 1700 MHz, et ce avec deux analyseurs de spectre :
- un 2D (fréquence / amplitude)
- un 3D, ("waterfall" fréquence / amplitude / temps).
Il n'existe AUCUNE antenne MAGNÉTIQUE, c'est l’embase qui est ou non magnétique.
Une antenne bibande 144 / 430 MHz ne sera opérationnel que sur les bandes amateur, (ou le trafic est tres peu intéressant).
Mégahertz ne s’écrit pas mHz mais MHz. Ce que tu as écrit signifie Millihertz. Méga est avec un M majuscule. Mais tu n'as pas du faire beaucoup de mathématique a l’école (si tu y est allé).

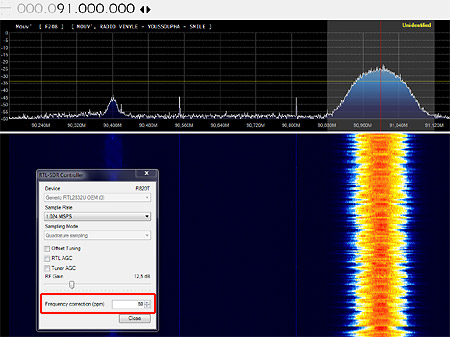

Pour caler le "frequency correction (ppm)", avec un Delta de +/- 75 KHz, il est une très mauvaise idée de le faire sur la bande FM. Étant donné le peu de blanc permettant ce réglage.
Il est donc conseiller de se mettre sur une émission en UHF. Une police municipale, une balise DMR, ou MPT1327 fait très bien l'affaire. Celles ci étant généralement parfaitement bien calé. Un zoom maxi permettra d’affiner le réglage au mieux. Évites le tetra, rarement calé au pas de 12.5 KHz.
Bon amusement.
merci radiocom pour les précisions...toutefois,si je peut me permettre,la différence entre un passionné éclairé connaissant son sujet et avide de le faire partager et un GROS con tient souvent dans la manière de faire partager son savoir...
le propriétaire de ce blog n'a pas la prétention de donner un cours pour radio-amateur mais de nous ouvrir a d'autres milieux,techniques.
tu pouvais parfaitement lui faire remarquer ses erreurs sans être méprisant.
si toi tu est allé a l’école,on ne t'y a pas appris le respect et la tolérance?
voila,je te laisse choisir ou tu te situe...
@ Radiocom : C'est volontairement que j'ai usé de certains abus de langage pour simplifier le propos. Une clé DVB-T ça ne parle à personne ; une clé USB TNT oui. La référence à la NSA est là pour le clin d'oeil évidemment, il ne s'agit pas de faire de l'espionnage et les communications sensibles / privées sont aujourd'hui cryptées. Mais il y a un petit côté James Bond / Jason Bourne à pratiquer l'écoute, d'où cette référence, qui cadre aussi avec la thématique du blog.
Je persiste à dire qu'une clé DVB-T ne rivalise pas avec un scanner (ou un récepteur de trafic) car la couverture ne fait pas tout. Ces clés sont sensibles aux interférence, sont moins bien filtrées, sont beaucoup moins rapides qu'un scanner. De plus les logiciels SDR ne scannent pas en général sauf à utiliser certains plugins.
Pour l'antenne magnétique, oui c'est une antenne à base magnétique, pardon pour l'abus de langage. Mais des antennes magnétiques existent bien comme les magnetic loop.
Pour les megahertz, tu as raison et je vais corriger cette erreur typographique. J'ai bien été à l'école assez loin même, mais on n'y enseignait pas la radio ;)
Pour ce qui est de déterminer le décalage en ppm de la clé, je suis partisan de se caler sur une fréquence à faible bande passante, et le plus haut possible dans le spectre pour minimiser les erreurs. Je me cale personnellement sur une belle porteuse dans les 450 MHz. Mais s'agissant d'un billet écrit pour le grand public, qui ne connait pas le spectre, les fréquences radio FM fonctionnent en première approximation.
@ Anthony : merci d'avoir compris qu'effectivement il s'agit d'un article de vulgarisation et pas d'une thèse pour RA. 73s ;)
PS : concernant les antennes, une antenne taillée précisément pour la fréquence à écouter est bien sûr préférable pour une réception optimale. Néanmoins l'expérience montre que les bi- bandes VHF / UHF radioamateur donnent des résultats satisfaisants sur les bandes non-radioamateur qui ne sont pas trop éloignées des fréquences pour lesquelles ces antennes sont accordées. Et la bande aéro n'est pas trop loin de la bande 144, de même que les bandes pro 460 ne sont pas trop loin de la bande 430.
Bonjour Sébastien, merci pour cet article, ca m'intéresse beaucoup afin de marcher avec mes talkies. La clé dont tu parles est un bon rapport qualité/prix, tu la conseilles ?
@RadioCom : déstresse un peu, je ne pense pas que l'article a pour prétention d'être une encyclopédie, mais de donner l'envie en donnant des indications utiles, et dans mon cas, l'objectif est plus que rempli !
C'est marrant SergentBrico j'étais sûr que ce sujet t'intéresserait :D
Pour la clé que j'ai mis en lien je l'ai conseillée car elle est disponible auprès de ce marchand français et équipée d'un tuner R820T2 qui est d'après les spécialistes meilleur que le tuner R820T qui équipe des clés similaires. Une antenne est également fournie, très correcte pour la réception ADBS. Après si on est prêt à acheter sur Ebay auprès de vendeurs asiatiques on peut s'en sortir pour encore moins cher, 8 euros port inclus environ : http://www.ebay.fr/sch/i.html?_from... On gagne au niveau du coût mais on perd en délai de livraison.
PS : et pour les talkies la clé peut faire un bon récepteur supplémentaire en effet :)
Bonjour à tous
Je trouve ton article sympa et une bonne entrée en la matière pour ceux qui veulent se lancer.
Je ne vais pas revenir sur les précisions de Radiocom, précises mais bon un peu faussé par le ton méprisant.
J'avoue que j'ai commencé la Radio comme ça, SDR avec une simple clef DVB-T. dés qu'on mord, ça va très vite après, j'en suis arrivé au bout d'un an, à une licence radio mateur et du matériel pro
Merci de ta réponse Sébastien ! En effet tu avais bien supposé ^^
Concernant les liens sur Ebay, dès qu'il y a R820T2 c'est que c'est bon, c'est exact ?
Et pour faire simplement récepteur sur une fréquence donnée, y'a t'il un logiciel "simple" pour ce faire ?
En te remerciant encore !
Bonjour a tous.
Anthony, et CN8GM, tout n'est que question d’interprétation. Passer pour un *** aux yeux d'un imbécile est un délice de fin gourmet. je ne changerais rien a mon attitude. je n'attend pas sur vous pour savoir comment agir. Vous êtes prétentieux. Laissez donc les gens s'exprimer comme ils en ont envie.
L'important n'est pas dans la manière de faire (qui n'est que la forme), mais dans l'apport d'explications nécessaire a la compréhension du sujet abordé (le fond). Concentrez vous donc sur le fond. Anthony, je te fais remarquer qu'il n'y a AUCUN gros mots dans mon discours. On ne peu pas en dire autant du tien.
Sébastien, il est regrettable d’utiliser un mauvais vocabulaire, plutôt que de tout de suite expliquer les choses avec le vocabulaire adéquat. je comprend tout a fait ton attitude, mais elle brouille l'information. Les choses techniques doivent être dite avec des termes technique. Celui qui le sait peut ensuite le partager avec le bon vocabulaire a ses amis. Et l'info se transmet correctement.
Exemple :
- "Data" se dit "données",
- "Burst" se dit "trames".
Pour info le POCSAG sur 173.5125 est EXCLUSIVEMENT POMPIER contrairement a ce que tu dis sur la vidéo. C'est Le POCSAG sur 466 MHz qui est national et utiliser par d'autres.
Tu as parfaitement raison DVB-T ne parle pas a grand monde, c'est une des rasions de mon intervention. A présent, tes lecteurs ont l'information qui manquait.
Je persiste à dire qu'une clé DVB-T rivalise parfaitement avec un scanner car tu vois instantanément les signaux sur 3.2 MHz (maximum) de bande passante. (le "airspy" c'est 10 MHz et le "HackRF One" 20 MHz). Aucun scan ne rivalise avec un analyseur de spectre fusse t il un RTLSDR. Même dans le cas de signaux faible et inaudible, l'affichage nous montre qu'il y a du trafic sur une fréquence, il n'y a plus qu'a affuter les antennes pour sortir ce signal du bruit (et/ou écouter avec le scanner qui n'est évidement pas loin).
Pour les passionné que nous sommes c'est une ÉNORME avancé dans nos possibilités de réception.
Pour ce qui est des antennes, il n'y a aucune différence avec un récepteur habituel, tout est question de fréquences, de bande passante, et de gain. (d'emplacement aussi, bien sur). Personnellement, j'utilise de plus en plus des antennes TypeJ qui ont un gain supérieur aux quarts d'ondes et qui sont assez facile a fabriquer. Le jour ou tu testes ça, tu jettes a la poubelle ta bibande tant les résultats sur la bande choisi sont meilleur.
- Un cintre métallique, tu retires le plastique, tu plies deux fois (1/4 d'onde d'un coté, 3/4 d'onde de l'autre). Tu démontes un domino (en récupérant la partie métallique) que tu enfiles de chaque coté, tu soudes les fils sur les dominos, tu règles la hauteur de l'alimentation de l'antenne, tu serres les vis, et c'est parti). Si si je t'assure. Gain : 2.2 dBd.
SergentBrico, je ne suis pas du tout stressé, au contraire. Je suis passionné, ce sujet m’intéresse, alors j'apporte ma contribution.
Bonne écoute.
@ Radiocom : Pour visualiser une large portion du spectre (enfin jusque 10mhz de spectre pour les SDR les plus performants) je suis 100% d'accord que le SDR est plus adapté que le scanner. Mais un scanner permettra plus rapidement de trouver les fréquences sur une très large bande. Un scanner comme l'Uniden 3500XLT que je possède parcoure jusque 300 pas par secondes. Avec un pas de 12.5 kHz cela fait une bande de 3.750 Mhz parcourue en une seconde. Le SDR permettra de visualiser toute cette bande, mais ne se calera pas sur chaque fréquence. L'utilisateur devant se caler à la main, la détection des fréquences prendra plus de temps avec le SDR qu'avec le scanner. Les 2 matériels se complètent donc, le scanner pour trouver rapidement les fréquences actives d'une bande, le SDR pour surveiller une bande, visualiser et analyser les signaux, et décoder avec les logiciels adequats.
Concernant les antennes, tu parles biens des antennes J-Pole / Zeppelin / Slim Jim ? De ce que j'ai lu elles sont performantes mais très pointilleuses quant à leur environnement ?
@SergentBrico : le logiciel le plus simple est bien SDR# (se prononce "SDR sharp"). Si tu veux je fais un billet sur le réglage en fréquence ? C'est le seul point délicat de l'installation. Pour la clé, recherche une clé qui ait à la fois un chipset RTL2832U et un tuner R820T2 (il y en a plein).
Bah écoutes déja je vais la commander, et faire mes tests, si vraiment je bloque, je te demanderai de l'aide ^^ C'est très gentil à toi de proposer.
Est ce que l'antenne fournie couvre la bande des talkies sur 466 mhz ? Même si elle n'est pas performante, c'est juste pour tester.
salut Sebastian.
il existe un Plug In "auto tune" pour SDR#, avec lequel, au dessus d'un certain seuil, le calage est instantané .
Pour la bande passante max de l'analyseur de spectre, relis ce que j'ai écrit, le "HackRF One" c'est 20 MHz. Il y a sans doute encore plus performant mais c'est plus cher.
De toutes façon a l'usure, si tu fais de la radio depuis longtemps, tu ne scan pas de grandes plage. Tu te concentres la ou il y a du trafic, dans des bandes précise. Un bon passionner ne scan pas 30 a 900 MHz d'un coup, c'est stupide.
Avec le RTLSDR tu laisses tourné lentement, et quand tu regardes l’écran, tu vois tout ce qui s'est passé.
++
Salut Sébastien, merci pour ta vidéo et ton très bon article.
Si je ne me trompe pas tu peux aussi écouter les satellites météo non? Style NOAA. Sur certaines fréquences à certaines heures avec le logiciel wxtoimg.
J'ai découvert ça récemment c'est assez sympa.
Merci;)
Merci Antoine, oui tu peux capter les signaux des satellites météo sur le 137 MHz, avec une antenne adaptée. J'ai réussi à capter un satellite amateur sur une bande proche avec mon antenne d'intérieur. Je n'ai pas encore testé les NOAA avec ce type de matériel.
Bonjour, j'ai besoin d'infos s'il vous plait donc j'ai la même clé USB que vous et j'ai fait toutes les étapes pour l'installer zadig plus sdrsharp et quand j'arrive à l’étape de choix je sélectionne clé USB j'ai une petite fenêtre qui me mets en anglais (no device selected) avez-vous des infos car là je cale, je ne comprends plus rien. Merci à toutes et à tous.
idem que tiago38......clè conceptronic.(dexatec 1d19:1102) rtl2832u/fc0013 merci
Bonjour
Très content d'avoir découvert votre site qui me parait très intéressant.
Je vais vous exposer ma recherche.
J'ai 60 ans, passionné par les écoutes autour de chez moi et en grande distance, j'ai été ambulancier pendant 25 ans dans la gironde "33", j'ai un scanner Realistic Pro 2022, un récepteur Grundig 600 Satellit qui me permet d'attraper des fréquences maritime sur la BLU.
Sur le scanner Realistic, j'attrapais des fréquences pompiers entre 83 et 87 mhz, SAMU sur 154 à 155 mhz, gendarmerie sur 74mhz, mais tout ce monde est partis sur du numérique et mon scanner est devenu muet.
Puis-je retrouver l'écoute de ces fréquences avec la clé USB TNT ?
Si oui, est ce compliqué ?
Par avance je vous en remercie et félicitation pour votre blog.
Patrice Ferrier
Bonjour Ferrier, hélas pour nous écouteurs honnêtes il n'est plus possible d'écouter la police ou les pompiers en France avec le passage un numérique crypté. Quelques polices municipales communiquent encore en analogique mais leur nombre se réduit comme peau de chagrin. Avec la clé par contre vous pourrez écouter les messages textes POCSAG des pompiers signalant les interventions. La réception du POCSAG est un peu plus facile avec la clé qu'avec un scanner ordinaire. Pour cela il vous faudra une clé, une antenne adaptée (une bibande amateur VHF/UHF ira très bien), un logiciel de décodage POCSAG, et un logiciel de cable virtuel. Si vous lisez l'anglais un tutoriel est proposé ici : http://www.rtl-sdr.com/rtl-sdr-tuto...
Tiago38 et bigrider : le mieux serait d'aller demander de l'aide sur le forum http://www.tsf70.com/forum/ où vous trouverez plus expert que moi
sebastien billard pouvez vous prendre contacte avec moi en privé merci
yamaha6259@yahoo.fr
c est quoi les méssage pompier POCSAG
je cherche du matériel pour écouté les pompier en numériaque
Ou trouver une clé pour le décodage j habite à la campagne ds le 45..merci de repondre
bonjour je tombe sur votre site la au pure hasard voila je suis en cours de livraison d une clé usb sdr et pour ne pas citer passion radio et pour vous guider si vous aller voir c est la clé a 19 € bleu bon se que je recherche la sur le net c'est une liste de fréquences disant bon radioamateur pas de soucis je le suis mais aviation marine delta plane et tout autres si vous avez et de ma faire parvenir par mail je vous remerci de votre compréhension
bonjour cherchant sur internet je tombe sur votre site donc voila pourquoi ce message j ai acheter chez passion radio la clée usb sdr avec le 820t2 après plusieurs essais je n arrivais pas a configurer tout cela coup de gueule hhii envers eux et il mon configuré le hdsdr car l autre sharp ne fonctionne pas donc soi disant que la clé ne fais pas scanner ou le logiciel surement << ma question je voudrais mettre un autre logiciel qui fasse cette fonction sur cette clé bien sur et pas trop difficile a mettre en place car ma clé fonctionne avec ses drivers >> merci de votre compréhension et excuses de vous derranger
Le petit ton condescendant et méprisant de radiocom démontre immédiatement son niveau intellectuel...le pauvre!
Bonjour
Je tombe sur vos contributions fort intéressantes , et je me demande si cela peut me permettre de décliner un détecteur d émission permanente sur la bande 433 MHz , qui recouvre manifestement le champ de ma telecommande de portail. Pour préciser, mon but est de trianguler " grossièrement " ce signal, donc avec un minimum de capacité à jauger la puissance d émission... Je suis dans un petit quartier résidentiel... Donc peu d émissions croisées ... Je pense qu il n y a qu un seul signal permanent et perturbateur... Et même que cela pourrait être un babyphone...
Pensez-vous que cette solution soft sdr# + clé dvb+T peut être une solution ?
Par avance merci pour vos contributions / je pense que de plus en plus il y aura ce besoin vu la multiplication des devices sur cette bande des 433...
Pierre
Un grand merci Sébastien,
vous me faites découvrir un univers passionnant pour ... 11 € chez Amazon, livré en 2 jours avec le service premium à l'essai gratuit (penser à l'annuler avant un mois, sinon c'est 49 €)
perso
je trouve que même si Anthony n'est pas 1 pro du radio amateurisme
ces infos sont interressantes.
faudra-t-il tjrs des gens pour "casser" ou dénigrer ceux qui se propose de nous faire découvrir des trucs ?
Triste je trouve cela...
personne n'empeche des gens + instruis ou passionner comme RADIOCOM
d'ajouter ces propres infos techniques...
Mais de là à dire qu'Anthony est en plein délire
parce qu'il pense faire la même chose que la NSA ou GOOGLE
évidament qu'il faut bcp + de thune pour tenter de faire la même chose que la NSA et son projet "ECHELON"
sinon "MICROSOFT" dans les années 90 1 projet pour vérifier les licences windows des PC personnels
avec 1 scanner, 1 antenne rateau & 1 PC
le tout dans 1 véhicule
et qui reçoit l'image à l'écran du PC d'1 personne ne se trouvant qu'à quelques mêtres...
& ceci gràce au càble vidéo ( s'il n'est pas blindé )
qui affiche l'écran...
Nous ne pourons pas rivaliser avec l'espionnage de ses firmes si puissantes comme MICROSOFT, LA POMME ou GOOGLE
mais c'est tout de même intéressant de savoir qu'il est si facile
de le faire pour trés peu d'argent... non ?
Bref
pour ANDROID c'est possible ?
Bonjour Monsieur,
Je dispose d'une clé usb TNT CINERGY T Stick IJ. J'ai regardé les caractéristiques techniques. Je me demande si elle est compatible avec ce système de transformation en RX SDR. De plus est il nécessaire d'installer le logiciel d'origine ? Je suis passionné de radio depuis l'age de 15 ans environ j'en ai bientôt 50. L'informatique c'est bien utile. Merci pour vos infos. Cela ne me parait pas impossible à faire mais il faut être patient. Cordialement Nicolas F.
Bonjour Nico,
Il semble bien que votre clé soit compatible car quelqu'un a testé le SDR avec : http://www.spiwit.net/2012/08/13/ha...
Le logiciel d'origine n'est pas nécessaire car le driver SDR est un driver modifié qui va remplacer le driver d'origine
Peter303 : pour trianguler efficacement il faudrait construire ou acquérir une antenne directive de type Yagi (rateau) taillée pour la bande 430.
Il y a des babyphones sur le 430 ? Ceux que j'entends sont plus vers 800 mHz.
Salut, ton article est vraiment bien! Merci pour les liens. Ça sera cool que tu fasse plus d'articles de ce genre : hack, bidouille électronique informatique, ect..
Bon , j'aimerais que tu réponde à ma question avec le plus de détails merci
En fait j'aimerais savoir si il y a un danger ou risque à écouter des fréquences tel que tu les cité dans ton (merveilleux) article ? Merci.
J'ai installé exactement la même clé bleue que sur votre photo, mais quand je lance le logiciel SDR, il me donne une erreur "No device selected" alors que j'ai mis "RTL-USB" dans la source en haut à gauche du logiciel.
Y'a rien qui marche !!!! No device selected !!!
Et quand je clique sur votre lien "L'installation du driver et du logiciel SDR# sous Windows se fait via le script d'installation disponible ici.", on se retrouve sur le site de Airspy ! Rien sur la clé RTL-USB !!!
Bonjour
"mes meilleurs chiffres" comme on disait chez les Cibistes d'époque. j'ai le bidule en question à 20 euros ,mais probleme je suis sur Mac book et question Driver et Install tout est fait pour Windows il y a bien un tutorial sur Utube par un specialiste mais tres compliqué pour un septuagenaire .auriez vous une idée?
sur la bande FM c'est ok mais sans trop d'interet...
Merci pour ce blog interessant ou j'apprends pas mal de choses
Super article avec des mots simples pour être compris par la majorité des gens
Quand aux propos de ce radiocom Éric dieze bien connu sur Facebook et Twitter pour son intolérance, un triste personnage qui dénigre les radioamateurs et autres passionnés. il pense avoir la connaissance ultime alors qu'il ne sait que répéter bêtement ce qu'il lit sur le net. Un personnage qui pète un plomb des que vous utilisez des mots de la langue de Shakespeare. bonne journée et merci pour votre article !
Salut à tous je souhaiterai scanner de larges bandes de fréquence 470MHz à 1000 MHz.
Mon application est simplement de visualiser les fréquences disponible dans cette plage.
Je travail dans le son avec des émetteurs et récepteurs HF et je souhaite juste savoir ou je peux me placer sans avoir des interférences. Evidement je cherche une solution peut onéreuse.
Avez vous des conseils de matériels et logiciels qui associés pourraient me permettre d'arriver à mes fins ?
Bonjour,
Je viens de commander 2 clé TNT
1 avec le 4000e + 1 avec le R820T2
Mon but => un analyseur de spectre sur la gamme UHF 470 <=> 870 mhz (TNT) afin de vérifier le signal reçu
Quel est le meilleur soft pour cela s.v.p (SDR)?
Merci à vous
ZorKas
merci pour les informations je prend bonne note
juste une question que prendre comment antenne a large bande de reception histoire de couvrir en reception le plus possible
merci
salut
@ZorKas : je viens de commandé exactement la même chose ... (19 euros au total ... )
as tu des réponses à ta question ? je découvre et je suis intéressé ...
pour tous les participants merci pour les infos ... même celles qui sont intéressantes et données de façon un peu trop sèche ...
dommage les échanges sur le sujet pour un débutant sont toujours super intéressantes ...
allez les gars on n'est pas là pour se bouffer le nez mais pour échanger des infos ...
merci donc pour ces infos et
... pour les corrections.
svp pouvez vous indiquer une liste de softs de démarrage qui soient manipulables par des débutants et une liste qui permettent de faire évoluer le tout ?
d'autre part des conseils sur le matos (antenne) de base pas trop cher serait bienvenus
a plus
Je viens juste de recevoir la clé. J'ai tout installé et pour l'instant je reçois la FM. Il faut que je fabrique une vraie antenne je pense pour aller plus loin.
Bonjour à tous! merci pour toutes les informations fort interressantes que je trouve dans ce blog. Je précise au préalable que je suis totalement béotien en termes d'antennes, mais électronicien et informaticien de longue date. Ma question est donc la suivante. Je me suis monté une station ADS-B à base de RaspberryPI (RPI),d'une clé tv tnt ( DBV-T)comme celle qui figure sur la photo et de l' antenne founie avec la clé DBV-T avec une base magnétique; elle est fixée sur une vitre au rdc de ma maison qui posséde 3 étages. J'utilise entre autre le logiciel Dump1090 et tout fonctionne à merveille, je fourni même des datas à Flightradar et flightaware.
MA question: est-il possible d'utiliser l'antenne râteau qui se trouve sur mon toit, celle qui alimente actuellement mes téléviseurs en TNT via 2 amplis en cascade? 1 pour les télés du premier étage et sur une de ses sorties un second pour le rdc. J'ai essayé de brancer cette antenne à l'aide d'un petit raccord trouvé sur Amazon et là plus rien; il n'y aurait-il pas un pb de filtres ou d'antenne inadaptée?.
Je vous remercie par avance, pour ceux qui auront lu ma question et surtout ceux qui auront la gentillesse d'y répondre ;-)
Ronald
Bonjour Ronald : l'antenne TV rateau est totalement inadaptée, d'une part car il s'agit techniquement d'une "yagi" taillée pour une plage de fréquence très éloignée de celle de l'ADSB, et d'autre part parce que les antennes rateau sont très directionnelles. C'est un avantage quand on veut viser un relais de radiodiffusion, mais pas du tout quand on souhaite recevoir des signaux pouvant venir de toutes les directions ;) L'antenne livrée avec la clé DVB-T est multidirectionnelle, et est taillée pour des fréquences plus proches de celles de l'ADSB.
Bonsoir Sébastien,
Merci beaucoup pour cette réponse précise et pleine de bon sens ;-)
Je vais donc m'atteler à relire avec application toutes les informations, fort intéressantes, contenues dans ce blog pour m'équiper d'une antenne un peu plus performante que celle livrée avec le dongle.
Encore merci
je recher une personne pour me fabriquer ses cle me fou du prit merci
La clé est toute faite il n'y a pas à la fabriquer.
Bonjour,
Puis-je savoir quelle antenne vous utilisez ?
J'en ai acheté une télescopique jusque 90 cm et le résultat est peu convaincant.
En effet, étant en agglomération, les stations FM sont très mal reçues et le signal est faible. Un comble en ville.
Je reçois mieux avec un uniden en rdc qu'avec la SDR au 2ème étage.
Je me dis donc que l'antenne n'est pas top.
Par contre, aucun souci en POCSAG..
Merci par avance.
Au temps pour moi, je n'augmentais pas le RF Gain sur les autres fréquences... Alors que je le faisais sur les fréquences Pocsag.
Bonjour,
D'abord merci pour toutes ses informations tés précises. Par contre lors des essais je n'ai pas pu obtenir quoi que ce soit , mis à part des grésillements et en fait j'aurais besoin de compléments d'infos. Est il possible de vous joindre directement pour en parler? Et si oui, me donner renseignements sur ma boîte mail. D'avance je vous en remercie. Je précise qu'il s'agit de deux montages
1: clé USB SDR avec R820T2
2: clé USB récepteur-TV TNT HD DVB-T2 et DAB
Bien cordialement
Christian département 07
Bonjour,j'ai acheté la derniere SDR Nooelec et je ne capte mème pas les stations locales FM avec une antenne approprièe alors q'une radio- transistor de basse gamme les capte plein pot sans antenne ext.
Je ne comprend pas la sensibilté annoncé de ses clés.
merci de votre aide.
Bonjour,j'ai acheté la derniere SDR Nooelec et je ne capte mème pas les stations locales FM avec une antenne approprièe alors q'une radio- transistor de basse gamme les capte plein pot sans antenne ext.
Je ne comprend pas la sensibilté annoncée de ces clés.
merci de votre aide.
MESSAGE IMPORTANT :
Il est très difficile de faire du support par commentaires ou par email. Aussi je vous suggère de joindre des forums ou pages Facebook dédiées à l'écoute radio tels que http://www.tsf70.com/forum/
j'ai acquis une clé sdr nooelec et je capte seulment des frequences radios FM avec une antenne de 15 cm , j'aimerais recevoir les freqences police et radio amateur et j'i arrive pas c'est du a la taille de l'antenne ou il faut installer un logiciel de decodage de frequences merci.
Salut Icar,
Je pense pas que tu puisses écouté la police sachant que c'est numérique ..
Salut Icar,
Je pense pas que tu puisses écouté la police sachant que c'est numérique ..
Bonjour,
Peut-on regarder la TNT avec une clef SDR (NooElec NESDR SMArt) et si oui comment ?(avec quel logiciel ?)
Merci,
Clément
bonjour j'ai acheter une cle modele Nooelec nesdr smart j'ai installer le logiciel sdr sharp une fois telecharger j'ai ete dans Zadig fais la configuration et apres lancer sdr sharp tout etait ok ca fonctionnait sauf que j'ai du desintaller le programme et en le réinstallant quand je telecharge sdr sharp je n'ai plus Zadig donc je le telecharge seul mais une fois je lance sdr sharp le message de No device apparait et donc impossible de lancer sdr il ne se met pas en mode lecture j'ai reesayer et rien que faire???
Bonjour.
J'ai lu votre site avec grand plaisir, étant écouteur depuis de nombreuses années.
Par contre, je suis à la recherche des fréquences des relais professionnels (vous faites allusion dans votre texte), dans la bande des 80 Mhz, et 160 Mhz, avec fréquence "entrée relais", et "sortie relais".
Malgré de longues recherches sur le net, je ne trouve rien de bien concret.
Avec mes remerciements, bonne continuation à vous,
Cordialement,
Bernard
Merci Rousber :) Pour tout ce qui est fréquences à scanner je vous conseille l'excellent forum TSF 70 : http://www.tsf70.com/forum/ Un specte est proposé par la forum
Bonjour,
on vit à côté d'un camp militaire et des gens sont malades de fréquences à 17 GiGAhertz. A part un analyseur de spectre de 40 000 euros, vous auriez une solution pour le prouver ?
D'avance, merci. Pierre-Gilles Bellin
