Radioactivité : introduction à la spectroscopie gamma amateur
Par Sébastien Billard le dimanche 19 octobre 2014 14:04 - Radioactivité
En matière de détection de la radioactivité, le compteur geiger est l'équipement qui vient tout de suite à l'esprit. Or ce type de détecteur s'il est adapté à la simple détection ne permet pas de déterminer à quel élément radioactif on a affaire : impossible par exemple de savoir si les particules détectées sont émises par de l'uranium, du thorium, du cesium 137... L'appareil qui va permettre de caractériser les isotopes est un spectromètre gamma.
Les appareils professionnels de spectrométrie gamma coutent horriblement cher, et jusque ici même les appareils amateurs représentaient un investissement conséquent. Heureusement un japonais, M. Ohisa, a démocratisé un peu plus ce type de matériel avec des détecteurs autour de 160 euros port inclus, dénommés "Armadillo". Si ces détecteurs ne peuvent évidemment pas rivaliser avec du matériel plus cher, ils permettent néanmoins de caractériser des isotopes et de détecter des contaminations. Ils sont d'ailleurs utilisés par des amateurs au Japon pour détecter des contaminations au Cesium 137 dans l'environnement.

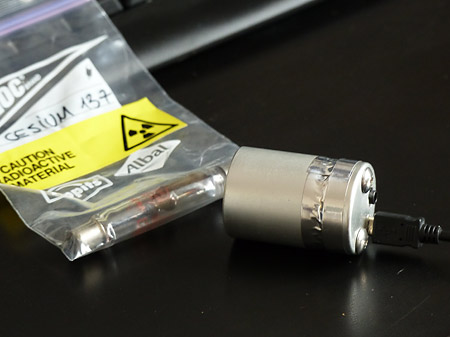

Mon détecteur Armadillo, modèle 1-d (avec sortie audio digitale en USB) :
Principe de fonctionnement
Le détecteur contient un cristal d'un centimètre cube d'iodure de cesium (CsI) qui a la propriété d'émettre des flashs lumineux lorsqu'il interagit avec des particules gamma. L'intensité de ces flash est proportionnelle à l'énergie des particules qui traversent le cristal. Ces flash sont ensuite amplifiés par un dispositif électronique interne au détecteur et convertis en un signal audio envoyé au PC via USB. L'analyse de ce signal audio par un logiciel de spectrométrie tel que Theremino MCA permet de tracer une courbe de distribution des différentes énergies émises par un échantillon : le spectre.

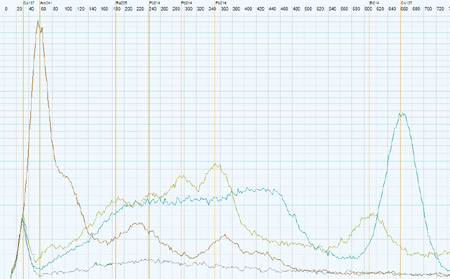

La spectrométrie gamma tire profit du fait que chaque radioélément a sa propre signature en énergie. Par exemple le cesium 137 émet des pics d'énergie à 32 keV et 662 keV, tandis que le radium 226 et ses descendants émettent des pics à 186, 242, 295, 352 et 609 keV. En regardant les pics d'énergie présents dans le spectre d'un échantillon on peut donc déterminer les radioéléments qu'il contient. Exemple de spectres pour différents radioéléments : americium 241 (en rouge), cesium 137 (en bleu), radium (en jaune), la courbe grise correspondant au bruit de fond :
En pratique
Démonstration en vidéo d'une mesure avec le détecteur Armadillo couplé au logiciel Theremino MCA :
Si le principe de la spectrométrie gamma est simple, la pratique nécessite quand même d'acquérir un certain nombre de connaissances et savoirs-faire. Il faudra apprendre notamment apprendre à calibrer et optimiser son système, se familiariser avec les spectres les plus caractéristiques, acquérir quelques notions de physique nucléaire et se montrer patient : dans le domaine des faibles activités, même si on peut avoir les premiers résultats en quelques minutes, un beau spectre nécessite souvent une mesure sur plusieurs heures, voire plusieurs jours !
Commentaires
Je suis un vieux physicien (électronique, luminescence)
Ce matin, je ne connaissais rien au principe même de la spectrométrie gamma. J'ai considérablement apprécié votre modeste présentation vidéo : très didactique.
There is also Theremino Geiger
An applicaztion to detect very low radiation levels!
http://www.theremino.com/en/downloa...
And also the Geiger adapters:
http://www.theremino.com/en/technic...
http://www.theremino.com/en/technic...
http://www.theremino.com/en/technic...
And also the Checker that works many years with a little cell:
http://www.theremino.com/en/hardwar...
J'ai bien apprécié votre manip sur la mesure de l'échantillon de Césium 137 n spectrométrie gamma. Mon problème est de trouver une sonde océanique tractée pour faire des mesures continues des eaux internationales potentiellement polluées. Avez-vous une idée de constructeur ? Merci
J'ai bien apprécié votre manip sur la mesure de l'échantillon de Césium 137 n spectrométrie gamma. Mon problème est de trouver une sonde océanique tractée pour faire des mesures continues des eaux internationales potentiellement polluées. Avez-vous une idée de constructeur ? Merci
Bonjour Philippe, désolé je n'ai aucune connaissance de ces matériels, désolé :/
Bonjour,
je désire m'équiper de matériel qui serait utile pour me protéger au cas où je me trouverais à proximité d'une zone ou dans une zone potentiellement sinistrée par des émissions radioactives, y compris pour pouvoir vérifier ce que je peux y manger ou non.
De quel(s) appareil(s) conseilleriez-vous de s'équiper? Au meilleur rapport qualité-prix?
J'ai tenté de trouver le vendeur du détecteur Armadillo, mais ne suis pas parvenue à ouvrir la page...
Merci!
Prudence
Bonjour Prudence,
Si vous cherchez un appareil pour mettre une évidence une zone contaminée de façon significative suit à un accident nucléaire à proximité, un détecteur à base de tube geiger-muller comme le Terra-P présenté ici http://www.sebastien-billard.fr/tac... devrait suffire.
Un tel appareil ne sera cependant pas assez sensible pour détecter une radioactivité à l'état de traces dans des aliments. Aucun appareil abordable ne le peut, il faut pour cela du matériel coutant des milliers ou dizaines de milliers d'euros et de bonnes connaissances scientifiques.
Bonjour,
Bien cet article,
Je suis intéressé par le détecteur Armadillo, mais le lien http://www.superoceanlight.com/ ne fonctionne pas et sur Google je fini sur des sites en japonais.
Ce matériel est-il toujours commercialisé?
Bonjour FaB, hélas le site est en panne depuis au moins un an je crois et malgré plusieurs relances son propriétaire ne donne plus de nouvelles :(
Bonjour,
Je trouve vos expériences intéressantes ! Votre article est bien construit et fait plaisir à être lu. Merci !
Sinon, je ne savais pas qu'il existait des détecteurs pour grand public... (mais ayant la chance d'utiliser des détecteurs HPGe au CEA, je fais mes petites expériences avec)

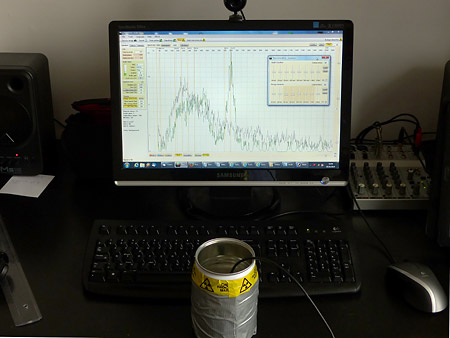

Votre cannette en photo sert de blindage "fait-maison" ?
